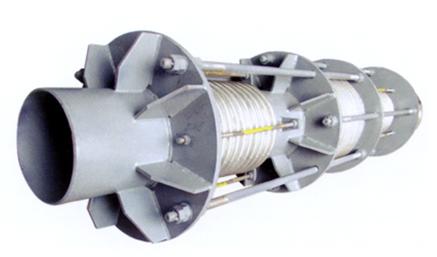

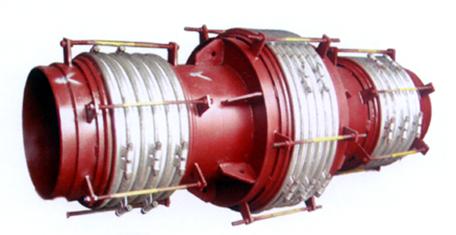

腰鼓式直管壓力平衡波紋膨脹節的兩端各有一個工作波紋管，中間有一個平衡波紋管，膨脹節通過受力構件（大拉桿或舌管）來承受內壓推力。因此管系只需中間固定支架。此類膨脹節只能吸收軸向位移。
設計壓力Pd＝0.25Mpa（2.5Kgf／cm2）、pd＝0.6Mpa（6Kgf／cm2）疲勞壽命「N」＝1000次 設計溫度t＝20℃
公稱通徑DNmm | 總波數 | n1／2n2 | 壓力等級Mpa | 徑向外形尺寸上限mm | 壓力對應的產品長度Lmm | |||||
0.25 | 0.6 | 接管J型 | 法蘭F型 | |||||||
軸向補償量mm／軸向剛度N／mm | 0.25Mpa | 0.6Mpa | 0.25Mpa | 0.6Mpa | 0.25Mpa | 0.6Mpa | ||||
600 | 12 | 4／8 | 82／1050 | 53／4410 | 1173 | 1220 | 2000 | 2250 | 2024 | 2274 |
18 | 6／12 | 123／700 | 80／2940 | 2300 | 2600 | 2324 | 2624 | |||
24 | 8／16 | 165／525 | 106／2200 | 2700 | 2950 | 2724 | 2974 | |||
700 | 12 | 4／8 | 82／1347 | 54／4945 | 1331 | 1365 | 2000 | 2250 | 2024 | 2274 |
18 | 6／12 | 123／898 | 80／3297 | 2300 | 2600 | 2324 | 2624 | |||
24 | 8／16 | 163／674 | 108／2437 | 2700 | 2950 | 2724 | 2974 | |||
800 | 12 | 4／8 | 98／1003 | 45／7228 | 1474 | 1520 | 2000 | 2250 | 2024 | 2274 |
18 | 6／12 | 146／668 | 68／4819 | 2300 | 2600 | 2324 | 2624 | |||
24 | 8／16 | 195／501 | 90／3614 | 2700 | 2950 | 2724 | 2974 | |||
900 | 12 | 4／8 | 106／1075 | 55／4628 | 1634 | 1670 | 2000 | 2250 | 2024 | 2274 |
18 | 6／12 | 159／716 | 83／3085 | 2300 | 2600 | 2324 | 2624 | |||
24 | 8／16 | 212／537 | 110／2314 | 2700 | 2950 | 2724 | 2974 | |||
1000 | 12 | 4／8 | 108／1136 | 54／5042 | 1808 | 1840 | 2000 | 2250 | 2024 | 2274 |
18 | 6／12 | 162／758 | 82／3362 | 2300 | 2600 | 2324 | 2624 | |||
24 | 8／16 | 215／568 | 108／2521 | 2700 | 2950 | 2724 | 2974 | |||
1100 | 12 | 4／8 | 102／1404 | 67／3880 | 2016 | 1986 | 2100 | 2440 | 2124 | 2464 |
18 | 6／12 | 154／936 | 100／2990 | 2450 | 2750 | 2474 | 2774 | |||
24 | 8／16 | 205／702 | 124／1940 | 2900 | 3110 | 2924 | 3134 | |||
